HTFD型离心式风机箱-A式

  1、HTFD型离心式风机箱概述

  1.1.HTFD型离心式风机箱是-种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同,提供12种不同角度的进出风口位置,以满足用户不同的安装环境需要。根据消防与通风的要求不同分A型和B型两种类型,B型电机装在箱体外,用于消防排烟,并经国家消防装备监督质量检验中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验,能在280℃高温条件下连续运行60分钟以上;A型电机装在箱体内,用于通风换气。

  1.2. 风机按直径分为9 # - 4 0 #十三种规格系列风量为1650 ~ 112619 m 3/ h , 全压为299~1124Pa。HTFD型离心式风机箱经不断的改进和开发,现可分为Ⅰ、Ⅱ、二种类型,其中Ⅰ型为单速型,Ⅱ型为双速,配用双速电机,实现两档调速,可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器,实现无级调速,建议调节频率锁定在25Hz~50Hz。

  1.3.为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdIIBT4,适用于易燃、易爆气体的场所。

  1.4.为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机消声型箱体加厚,以降低风机噪声。

  1.5.风机可加配初效、中效或高效过滤器,以提高空气的清洁度,配置过滤器时应考虑实际压力损耗,并需适当增加风机箱体长度。

  2、HTFD型离心式风机箱工作条件

  3、HTFD型离心式风机箱应用

  4、HTFD型离心式风机箱配置

  4.1标准配置

  ●叶轮; ●皮带轮、皮带;

  ●机壳(机壳、集流器、支架); ●皮带罩(仅B式);

  ●电机; ●消声型箱体;

  ●轴承(带壳); ●电机调节道轨;

  ●主轴; ●进出口法兰。

  4.2备选件及附件(订货时注明是否购买)

  ※减振设备; ※控制箱;

  ※消声器; ※对接法兰;

  ※过滤器; ※电机防雨罩(仅B式)。

  风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、工矿企业、办公楼等场所通风排烟,特别是需要低噪声、大风量通风排烟。

  工作温度:-20~+40℃(可连续运转);

  耐 高 温:100℃(可连续运转20小时);

  280℃(可连续运转60分钟);

  湿 度:小于90%;

  介质条件:空气;

  工作电源:三相、380V/50Hz。

  5、HTFD型离心式风机箱加工工艺

  5.1.风机叶轮、机壳为优质镀锌板,全部模具化生产,采用铆接、咬接等手段,表面清洁平整、不存在焊接变形现象。

  5.2.风机消声型箱体采用框架、箱板拼装设计,框架采用先进的金属冷弯机组-次拉伸而成(也可根据用户需要采用铝合金型材),箱板为镀锌板,表面清洁美观、耐腐蚀性强,内层为镀锌消声微穿孔板,夹层超细玻璃棉,可进-步降低噪声。产品可进行拆装,现场安装。

注:风机箱9#~18#电机安放在箱顶上,20#~40#电机安放在底下,如有特殊需求需要订货时注明。

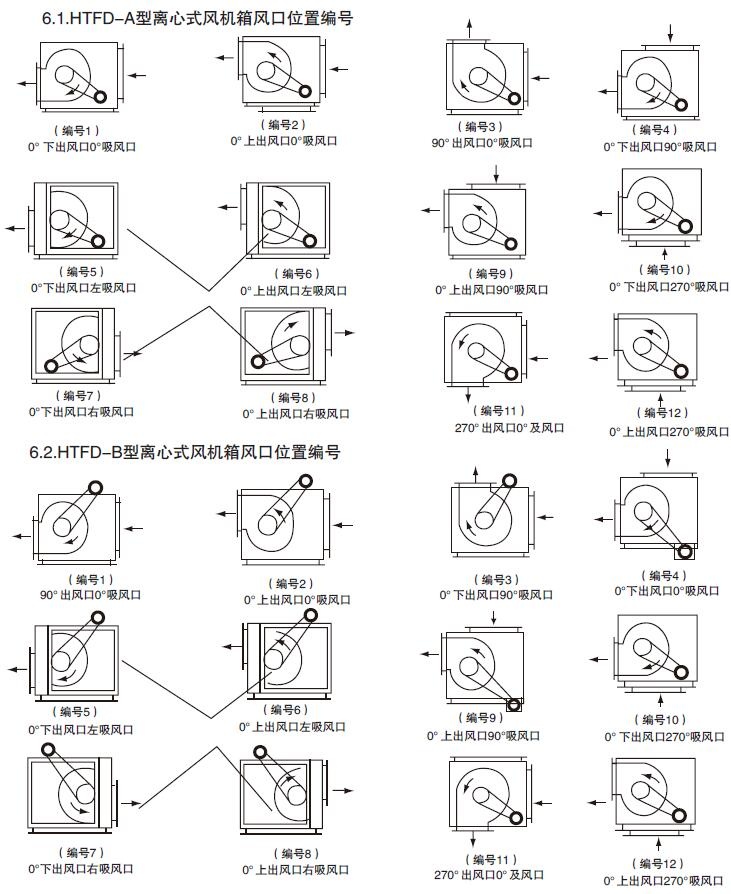

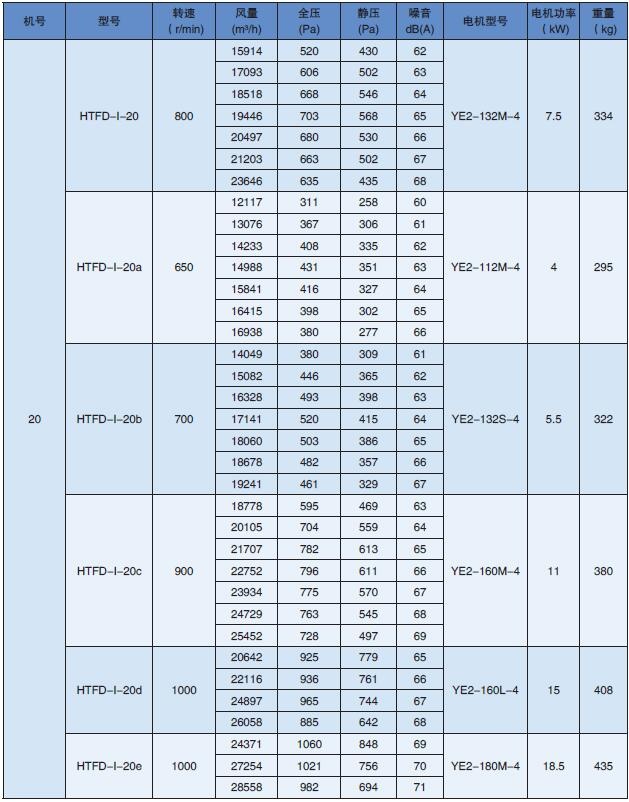

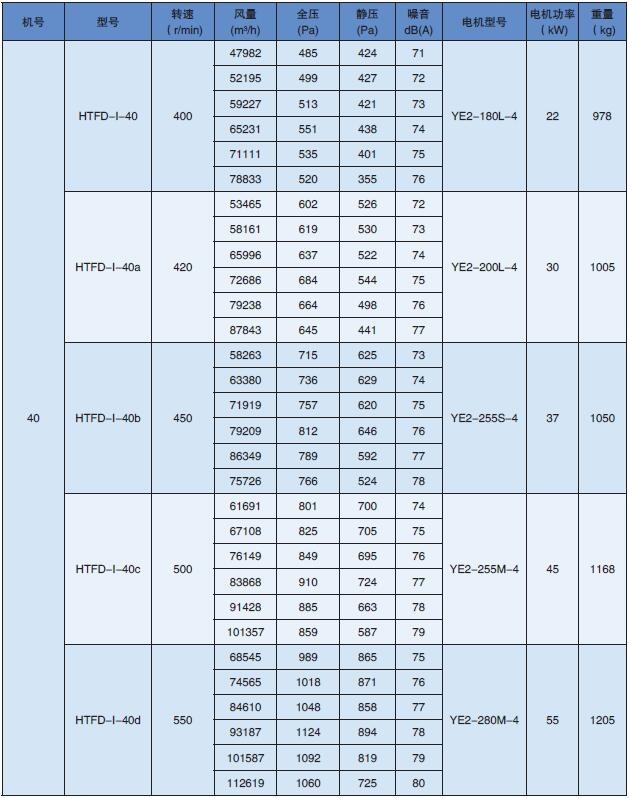

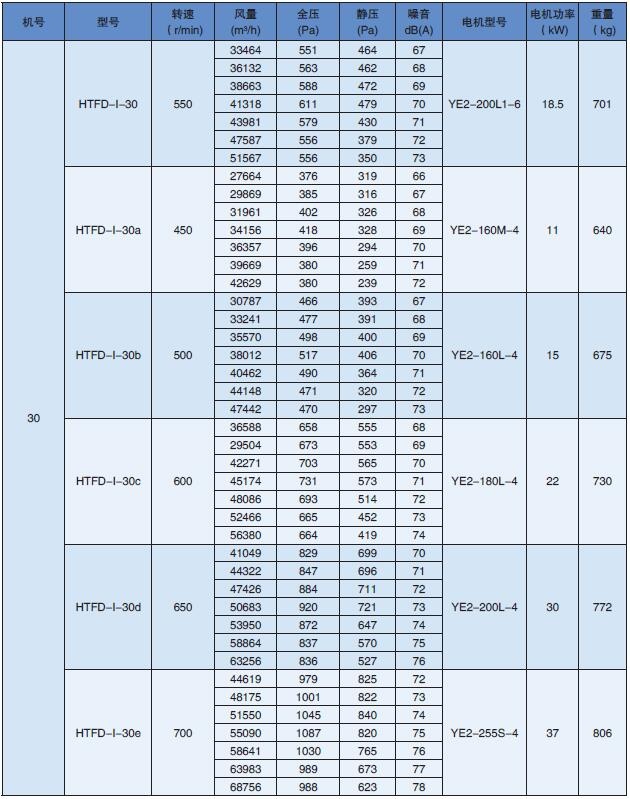

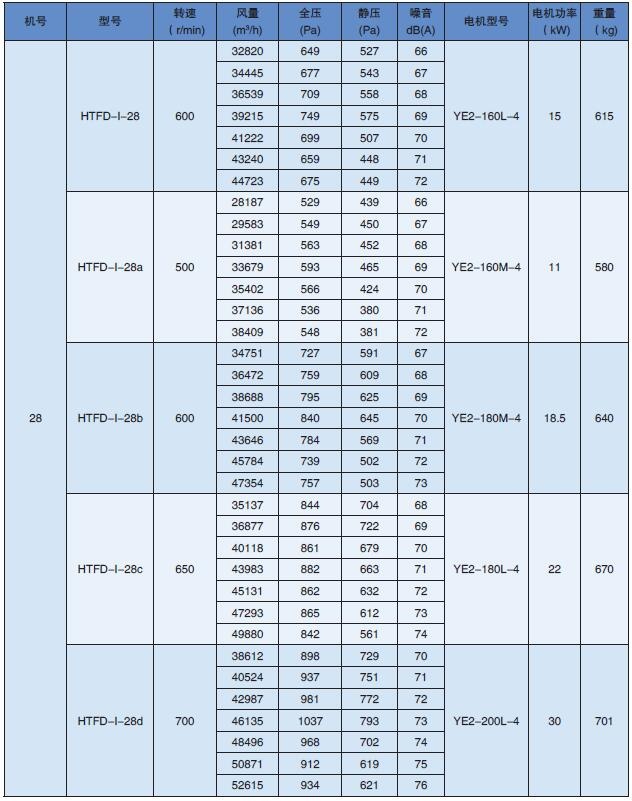

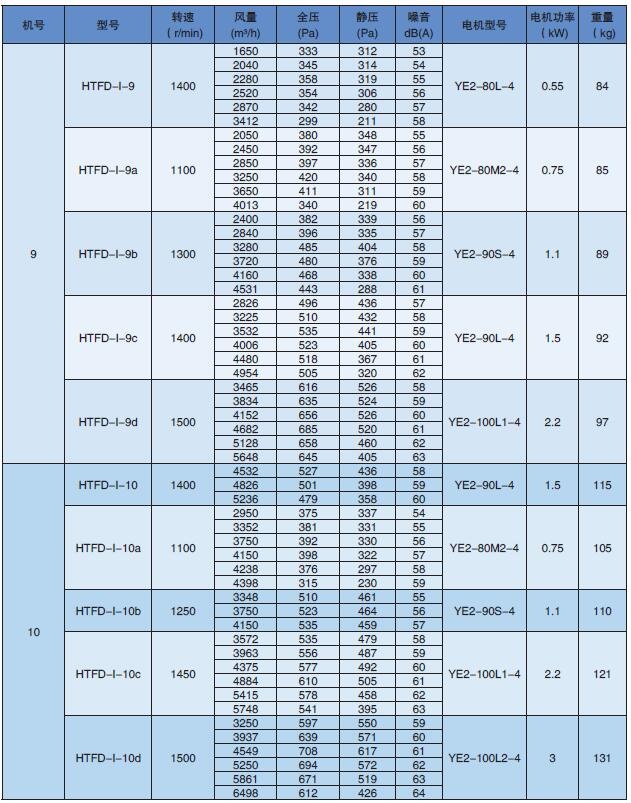

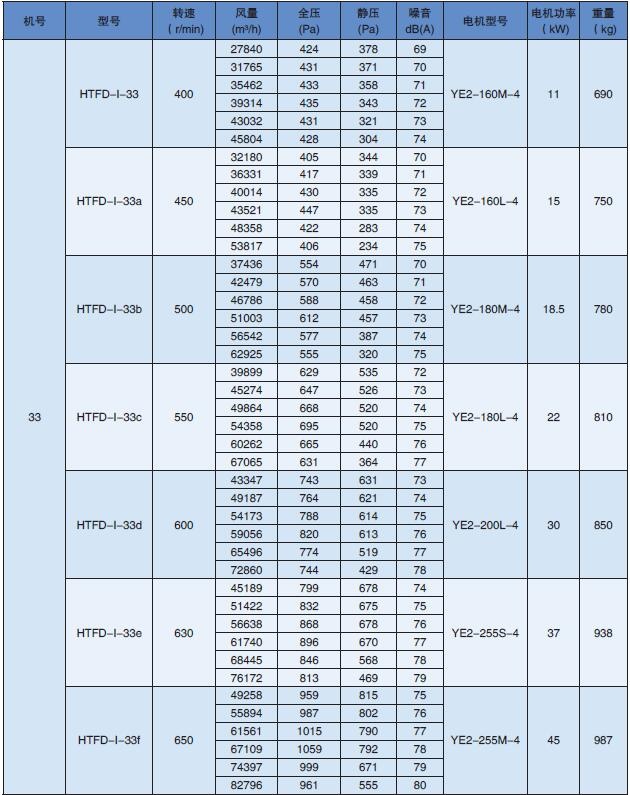

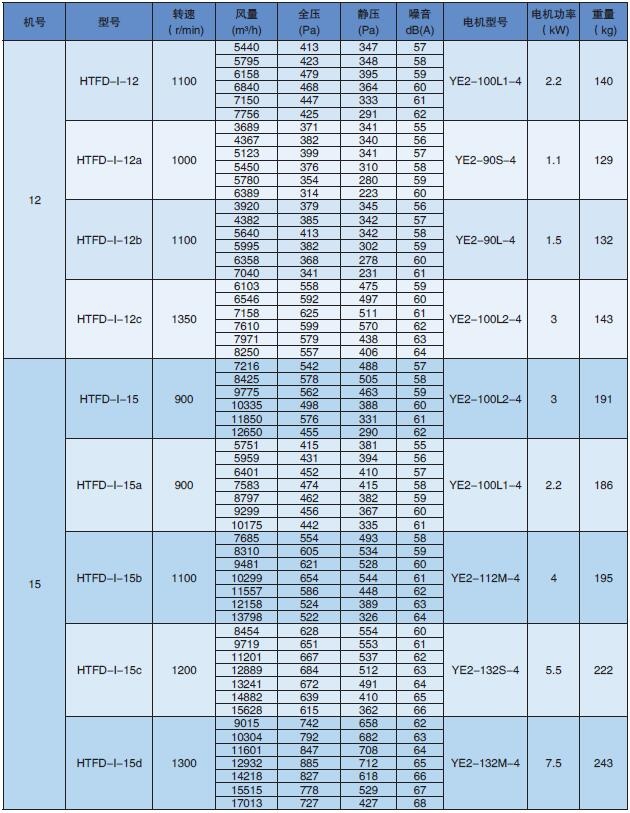

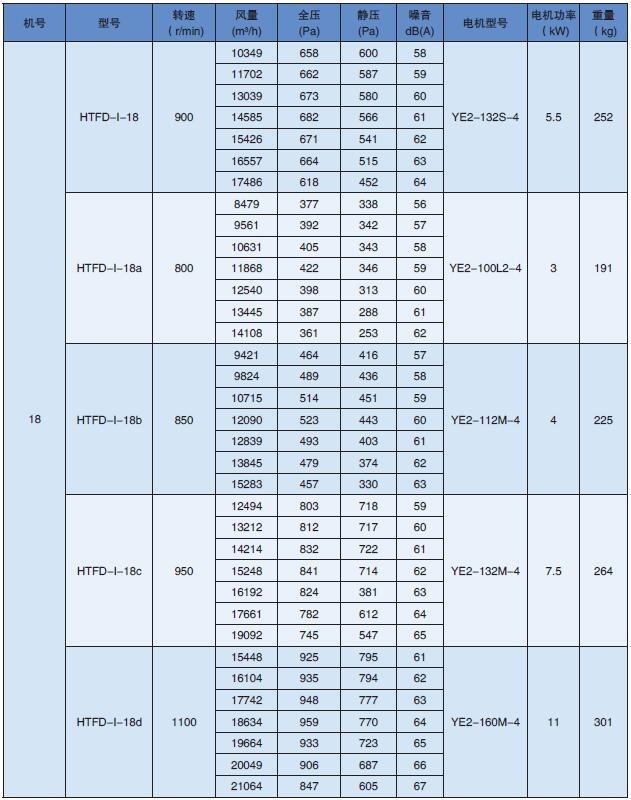

7、HTFD型离心式风机箱性能参数表(1)



7、HTFD型离心式风机箱性能参数表(2)



7、HTFD型离心式风机箱性能参数表(3)



7、HTFD型离心式风机箱性能参数表(4)



7、HTFD型离心式风机箱性能参数表(5)


7、HTFD型离心式风机箱性能参数表(6)



7、HTFD型离心式风机箱性能参数表(7)


7、HTFD型离心式风机箱性能参数表(8)


7、HTFD型离心式风机箱性能参数表(9)



7、HTFD型离心式风机箱性能参数表(10)



7、HTFD型离心式风机箱性能参数表(11)

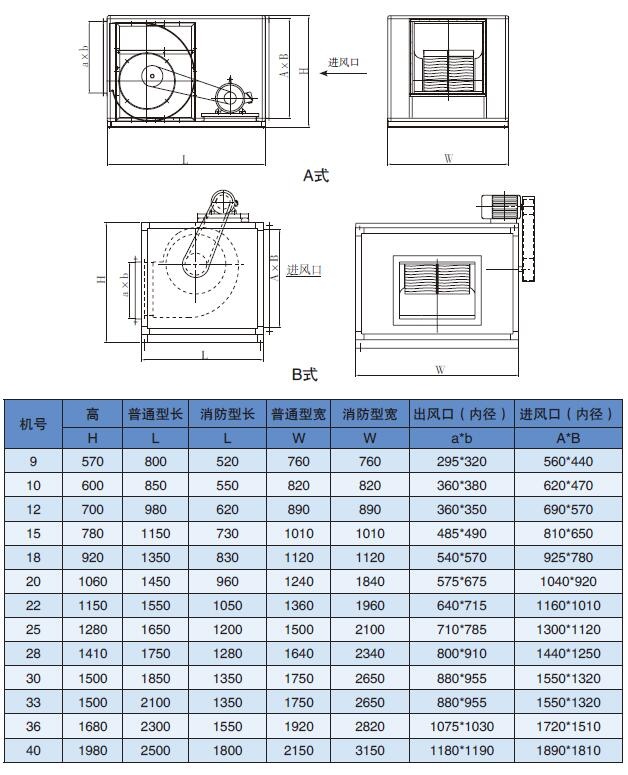

7、HTFD型离心式风机箱外形尺寸


  备注:1.B型风机箱的宽度不包括皮带罩宽度;高度不包括电机高度。

  2.B型消防型风机箱9#~18#电机在箱体顶上,风机箱20#~40#电机放在底下,若电机仍要放在箱体上面,请在订货时注明。
